Cavo autoregolante certificato ATEX alta temperatura BTC
Il cavo scaldante autoregolante BTC è la soluzione sicura ed affidabile per il mantenimento ad alte temperature di tubazioni, valvole e serbatoi in impianti industriali.
Adatto a
Ambienti con area ATEX o in presenza di sostanze corrosive
Il cavo scaldante autoregolante BTC è adatto alla protezione dal gelo e il mantenimento ad alta temperatura di tubazioni, valvole e serbatoi in impianti industriali.
La sua particolare costruzione, finita da una calza metallica in rame stagnato e successivo rivestimento di protezione esterno in fluoropolimero, assicura un impiego ottimale in ambienti con area classificata ATEX o in presenza di sostanze corrosive.
Grazie alle alte temperature di sopportazione può essere installato su tubazioni e serbatoi con presenza di lavaggi a vapore.
Come Funziona
Autoregolazione della temperatura
- Efficienza energetica
Il cavo autoregolante utilizza meno energia quando serve meno calore. - Facile da installare
Il cavo autoregolante può essere tagliato a misura direttamente in campo. - Nessuno spreco
Le giunzioni e le connessioni elettriche possono essere fatte in pochi minuti senza scarti o sprechi di cavo scaldante. - Nessun rischio
Il cavo autoregolante può essere sovrapposto senza rischi di bruciature; questo semplifica la messa in opera con conseguenti benefici nei tempi di posa. - Minimo rischio di sovratemperatura
Con il cavo autoregolante è ridotto al minimo il rischio di sovratemperatura. - Tempi di installazione ridotti
Ridotti tempi di installazione con gli accessori della gamma PROHEAT.
Dati tecnici
SCHEDA TECNICA
Caratteristiche tecniche
| Alimentazione | 220 / 230 Vca |
| Temp. max di contatto alimentato | 120°C |
| Temp. max di contatto non alimentato | 200°C |
| Temp. minima di installazione | -60°C |
| Dimensioni | 12,8 x 5,7 mm |
| Sezione conduttori | 1,25 mm2 |
| Peso | 152 kg/km rivestimento fluoropolimero |
| Minimo raggio di curvatura a 20°C | 25 mm |
Massima lunghezza dell'elemento scaldante
| Modello | Temperatura di avviamento | Lunghezza con interruttore di portata 16 A | Lunghezza con interruttore di portata 20 A | Lunghezza con interruttore di portata 32 A | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 BTC |
|
|||||||||||
| 30 BTC |
|
|||||||||||
| 45 BTC |
|
|||||||||||
| 60 BTC |
|
|||||||||||
La tabella precedente indica la massima lunghezza ammissibile del cavo scaldante in funzione della temperatura di avviamento e della portata dell’interruttore.
POTENZA EROGATA
| Modello | Potenza | Rivestimento |
|---|---|---|
| 15 BTC2-BP | 15 W/m a 10°C | Fluoropolimero |
| 30 BTC2-BP | 30 W/m a 10°C | Fluoropolimero |
| 45 BTC2-BP | 45 W/m a 10°C | Fluoropolimero |
| 60 BTC2-BP | 60 W/m a 10°C | Fluoropolimero |

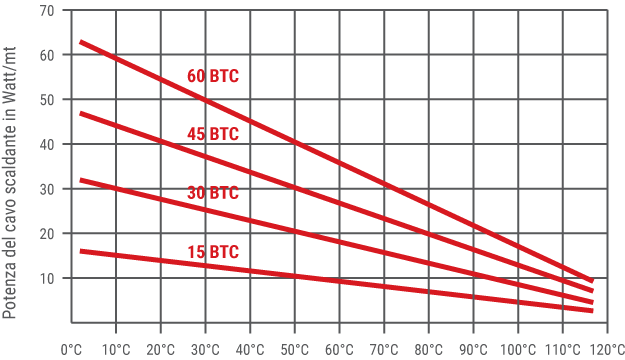

Il grafico esprime la variazione di potenza nominale in Watt/mt a 230 Vca in funzione della temperatura su tubazioni in metallo, termicamente isolate con coibentazione.
Certificazioni
Adatto per installazione in area a rischio di esplosione e incendio
|
II 2 GD Sira 17ATEX3335U |
|
IECEx CCVE 17.0006U |
|
Avvertenze
ATTENZIONE!
Per l’esecuzione dell’impianto elettrico è necessario rispettare le Norme CEI vigenti, pertanto le linee elettriche destinate al tracciamento devono essere opportunamente protette mediante interruttori magnetotermici e differenziali, nonché segnalate mediante apposite etichette adesive di segnalazione.
PROHEAT srl non si assume responsabilità per utilizzi di cavi e accessori difformi da quanto indicato nelle normative vigenti.
