Cavo autoregolante certificato ATEX bassa temperatura HTP
Il cavo scaldante autoregolante HTP è la soluzione sicura ed affidabile per la protezione dal gelo ed il mantenimento a basse temperature di tubazioni, valvole e serbatoi in impianti industriali.
Adatto a
Ambienti con area ATEX o in presenza di sostanze corrosive
Il cavo scaldante autoregolante HTP è adatto alla protezione dal gelo e il mantenimento a bassa temperatura di tubazioni, valvole e serbatoi in impianti industriali.
La sua particolare costruzione, finita da una calza metallica in rame stagnato e successivi rivestimenti di protezione esterni, assicura un impiego ottimale in ambienti con area classificata ATEX o in presenza di sostanze corrosive.
Come Funziona
Autoregolazione della temperatura
- Efficienza energetica
Il cavo autoregolante utilizza meno energia quando serve meno calore. - Facile da installare
Il cavo autoregolante può essere tagliato a misura direttamente in campo. - Nessuno spreco
Le giunzioni e le connessioni elettriche possono essere fatte in pochi minuti senza scarti o sprechi di cavo scaldante. - Nessun rischio
Il cavo autoregolante può essere sovrapposto senza rischi di bruciature; questo semplifica la messa in opera con conseguenti benefici nei tempi di posa. - Minimo rischio di sovratemperatura
Con il cavo autoregolante è ridotto al minimo il rischio di sovratemperatura. - Tempi di installazione ridotti
Ridotti tempi di installazione con gli accessori della gamma PROHEAT.
Dati tecnici
SCHEDA TECNICA
Caratteristiche tecniche
| Alimentazione | 220 / 230 Vca |
| Temp. max di contatto alimentato | 65°C |
| Temp. max di contatto non alimentato | 85°C |
| Temp. minima di installazione | -30°C rivestimento termoplastico -60°C rivestimento fluoropolimero |
| Dimensioni | 13,2 x 6,1 mm rivestimento termoplastico 12,8 x 5,7 mm rivestimento fluoropolimero |
| Sezione conduttori | 1,25 mm2 |
| Peso | 141 kg/km rivestimento termoplastico 152 Kg/Km rivestimento fluoropolimero |
| Minimo raggio di curvatura a 20°C | 25 mm |
Massima lunghezza dell'elemento scaldante
| Modello | Temperatura di avviamento | Lunghezza con interruttore di portata 16 A | Lunghezza con interruttore di portata 20 A | Lunghezza con interruttore di portata 32 A | Lunghezza con interruttore di portata 40 A | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 HTP |
|
|||||||||||||||||||
| 15 HTP |
|
|||||||||||||||||||
| 25 HTP |
|
|||||||||||||||||||
| 33 HTP |
|
|||||||||||||||||||
| 40 HTP |
|
|||||||||||||||||||
La tabella precedente indica la massima lunghezza ammissibile del cavo scaldante in funzione della temperatura di avviamento e della portata dell’interruttore.
POTENZA EROGATA
| Modello | Potenza | Rivestimento |
|---|---|---|
| 10 HTP2-BT | 10W/m a 10°C | Termoplastico |
| 15 HTP2-BT | 15W/m a 10°C | Termoplastico |
| 25 HTP2-BT | 25W/m a 10°C | Termoplastico |
| 33 HTP2-BT | 33W/m a 10°C | Termoplastico |
| 40 HTP2-BT | 40W/m a 10°C | Termoplastico |
| 10 HTP2-BP | 10W/m a 10°C | Fluoropolimero |
| 15 HTP2-BP | 15W/m a 10°C | Fluoropolimero |
| 25 HTP2-BP | 25W/m a 10°C | Fluoropolimero |
| 33 HTP2-BP | 33W/m a 10°C | Fluoropolimero |
| 40 HTP2-BP | 40W/m a 10°C | Fluoropolimero |

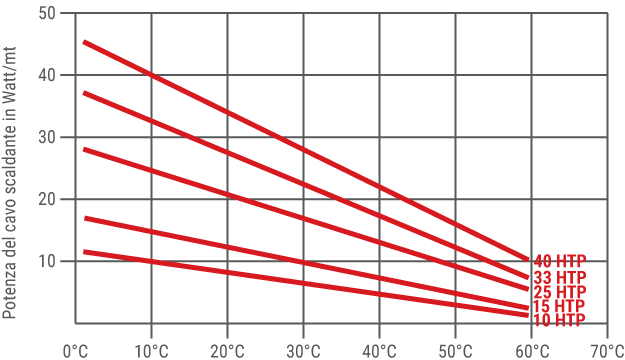

Il grafico esprime la variazione di potenza nominale in Watt/mt a 230 Vca in funzione della temperatura su tubazioni in metallo, termicamente isolate con coibentazione.
Certificazioni
Adatto per installazione in area a rischio di esplosione e incendio
|
II 2 GD Sira 17ATEX3335U |
|
IECEx CCVE 17.0006U |
|
Avvertenze
ATTENZIONE!
Per l’esecuzione dell’impianto elettrico è necessario rispettare le Norme CEI vigenti, pertanto le linee elettriche destinate al tracciamento devono essere opportunamente protette mediante interruttori magnetotermici e differenziali, nonché segnalate mediante apposite etichette adesive di segnalazione.
PROHEAT srl non si assume responsabilità per utilizzi di cavi e accessori difformi da quanto indicato nelle normative vigenti.
